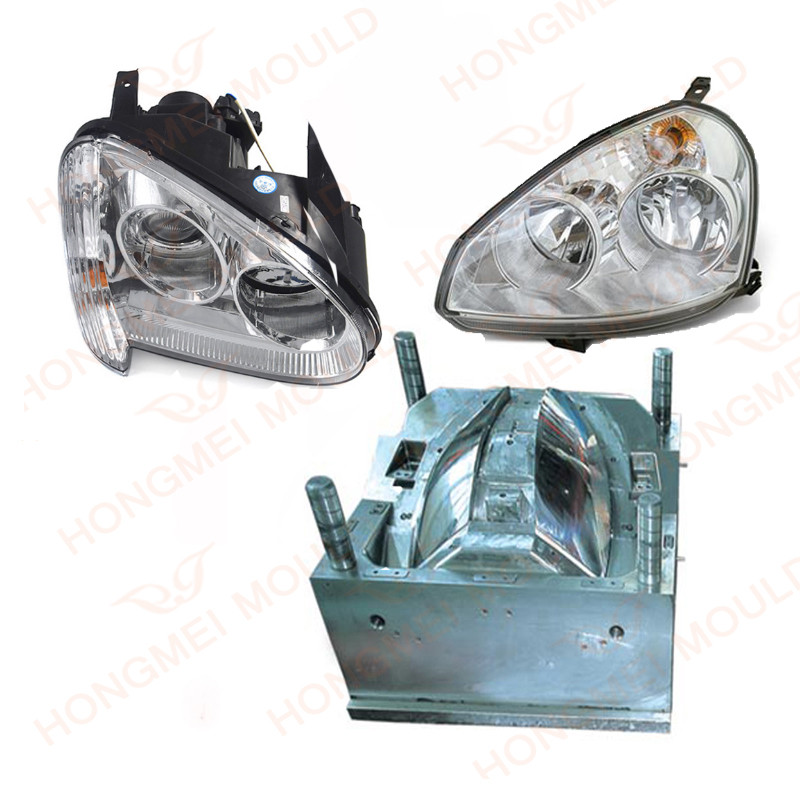

कार लैंप कवर इंजेक्शन मोल्ड

कार लैंप कवर इंजेक्शन मोल्ड

प्लास्टिक मोल्ड: कार लैंप कवर इंजेक्शन मोल्ड

मोल्ड गुहा: 1+1

हॉट रनर: "हॉटसेट" हीटिंग कॉइल्स के साथ 4 बूंदें, अलग तापमान नियंत्रक

मोल्ड कैविटी स्टील: DIN 1.2738

मोल्ड कोर स्टील: DIN 1.2312

मोल्ड स्लाइडर सम्मिलित करें: नाइट्राइडिंग के साथ DIN 1.2738

कोर इंसर्ट सक्रियण: 4 हाइड्रोलिक सिलेंडर

प्लास्टिक सामग्री: एबीएस

चक्र का समय: 40 सेकंड

डिलीवरी का समय: 50 दिन

किसी अन्य आवश्यकता पर आप हमारे साथ चर्चा कर सकते हैं।

कार लैंप परिचय

सामने और पीछे के लैंप के मुख्य घटक हैं: बाएँ और दाएँ लेंस, बाएँ और दाएँ सजावटी फ्रेम, दाएँ और बाएँ लैंप शैल, और दाएँ और बाएँ दर्पण।

कार लैंप उपस्थिति आवश्यकताएँ

1 . ऑप्टिकल लेंस

उत्पाद पारदर्शी है, अंदर की तरफ पैटर्न है, उपस्थिति का अनुरोध अधिक है

2 . अलंकरण आवरण

उत्पाद की उपस्थिति एल्युमिनाइज्ड है, और कुछ क्षेत्रों को फ्रॉस्ट करने की आवश्यकता है

3 . लैंप शैल
आंतरिक कार्यों, कैप होल, बैक कवर होल और अन्य असेंबली आवश्यकताओं के लिए उत्पाद।

4 . प्रतिक्षेपक

इलेक्ट्रोप्लेटिंग उत्पादों, प्रकाश वितरण, एल्यूमीनियम चढ़ाना की उपस्थिति के लिए सख्त आवश्यकताएं हैं

मोल्ड डिजाइन संरचना

ऑटोमोटिव लाइट शेल प्लास्टिक फिक्स्ड मोल्ड घटना का पालन करना आसान है, लैंप शेल प्लास्टिक फिक्स्ड मोल्ड डिजाइन की रोकथाम को हल करने के लिए:

* मोल्ड डिजाइन करने से पहले, जांच लें कि प्लास्टिक भागों के बड़े क्लैंपिंग बल वाले क्षेत्र का रिलीज ढलान 3 डिग्री या उससे अधिक है या नहीं, और स्थिर मोल्ड को चिपकाने और खींचने से होने वाले नुकसान से बचने के लिए इसे 5 डिग्री से अधिक पर डिजाइन करने का प्रयास करें। प्लास्टिक के पुर्जे।

* इनवर्ट पैटर्न प्लास्टिक भागों के अंदरूनी हिस्से पर डिज़ाइन किया गया है जहां मोल्ड चिपकना आसान है और सीलिंग बल बड़ा है। इनवर्ट पैटर्न की गहराई 0.5 ~ 1 मिमी है, और इनवर्ट पैटर्न प्लास्टिक भागों के गोल कोने के पास डिज़ाइन किया गया है।

* ढले हुए हिस्सों के अंदरूनी हिस्से पर जहां क्लैंपिंग बल बड़ा है, वहां सुदृढीकरण बार डिजाइन करें, या पुश रॉड पर एक उलटा हुक डिजाइन करें।

शीतलन जल चैनल "ऊर्ध्वाधर जल पाइप + झुका हुआ जल पाइप + राइजर जल कुआं" के संयुक्त रूप को अपनाता है, और शीतलन प्रणाली अधिमानतः ऊर्ध्वाधर जल पाइप को अपनाती है। अगला झुका हुआ पानी का पाइप है, तभी विभाजन प्रकार का उपयोग अच्छी तरह से होता है।

संयुक्त शीतलन चैनल समान रूप से व्यवस्थित है और गुहा के करीब है, जो बड़े बैच और उच्च परिशुद्धता के साथ इंजेक्शन मोल्ड के लिए उपयुक्त है। इसकी कमी यह है कि ठंडा पानी पाइप प्रसंस्करण अधिक परेशानी भरा है।

मोल्ड डिज़ाइन में, प्लास्टिक भागों की बड़ी धारण शक्ति वाला क्षेत्र 5 डिग्री से अधिक की डाई ढलान के कारण होता है और 0.5 मिमी गहराई का उलटा पैटर्न चलती मोल्ड साइड पर डिज़ाइन किया गया है।

इसलिए, मोल्ड को बाहर निकालना और अलग करना सुचारू है, तंत्र सुचारू रूप से चलता है, मोल्ड सुरक्षित, स्थिर और विश्वसनीय है, और मोल्ड निश्चित मोल्ड घटना का पालन नहीं करता है, लैंप शेल प्लास्टिक भागों के निश्चित मोल्ड से चिपके रहने की समस्या को सफलतापूर्वक हल करता है। परीक्षण उत्पादन के बाद, मॉडल में अच्छा लोडिंग प्रभाव और स्थिर आयाम होता है।

होंगमेई मोल्ड कंपनी लाभ
- नि:शुल्क डिज़ाइन: भाग डिज़ाइन और मोल्ड डिज़ाइन सहित
- सेवा: 24 घंटे ऑन लाइन सेवा
- उपकरण: पांच-अक्ष उच्च गति मिलिंग मशीनें
तीन-अक्ष उच्च गति मिलिंग मशीनें
सीएनसी मिलिंग मशीनें
गहरे छेद वाली ड्रिलिंग मशीनें
बड़े पैमाने पर मिलिंग मशीनें
सीएनसी उत्कीर्णन मशीनें
इलेक्ट्रिक स्पार्क्स (ईडीएम)
तार का कटर
