प्लास्टिक सेकेंड हैंड वॉशबेसिन इंजेक्शन मोल्ड

प्लास्टिक सेकेंड हैंड वॉशबेसिन इंजेक्शन मोल्ड विवरण

मोल्ड स्टील: P20

मोल्ड प्लेट: S50c

धावक: शीत धावक

गुहा: एकल गुहा

इजेक्टर प्रणाली: इजेक्शन पिन

शीतलन प्रणाली: चक्र जल

T1 समय: 35 दिन

मोल्ड लाइफ: 500,000 शॉट्स

हमारी सेवा

इंजीनियरिंग क्षमताओं में शामिल हैं:

1.भागडिज़ाइन

2. अनुसंधान एवं विकास उत्पाद

3. प्रोटोटाइप डिजाइन और उत्पादन असेंबली

4. सभी डिज़ाइन कार्यों के लिए उपयोग किया जाने वाला प्रतिष्ठित डिज़ाइन सॉफ़्टवेयर

5. तेज़ स्वचालित रीमोल्ड डिज़ाइन

6.वॉशबेसिन मोल्डअनुभवी विशेषज्ञों की एक टीम के साथ डिजाइन

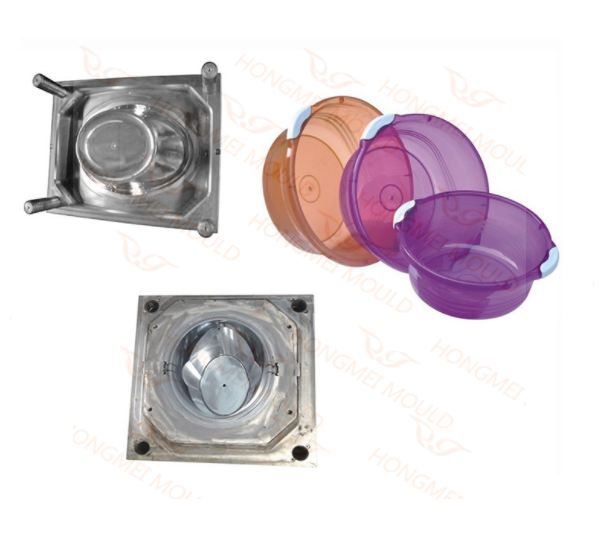

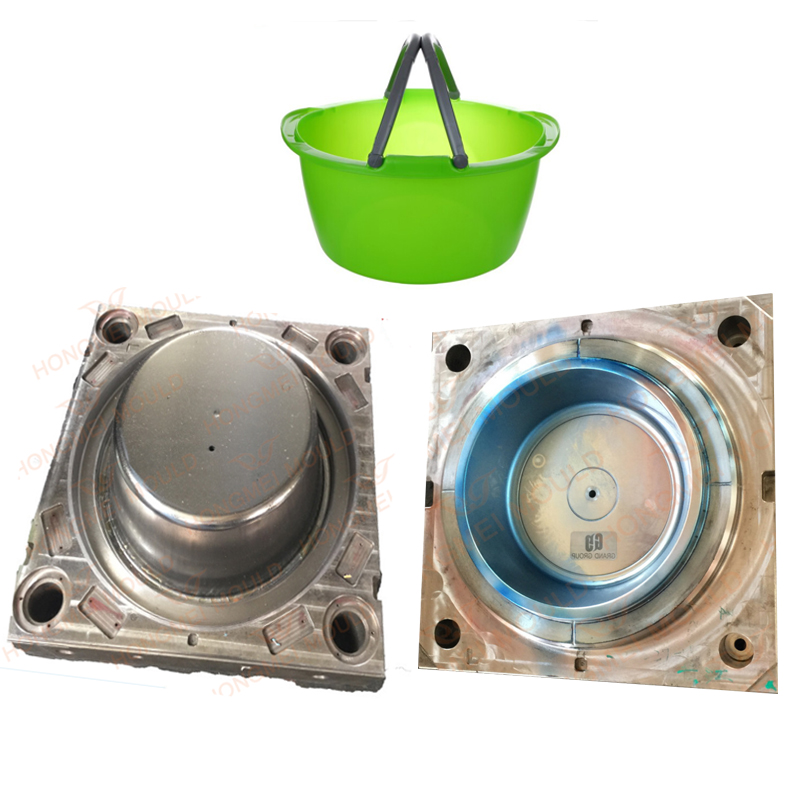

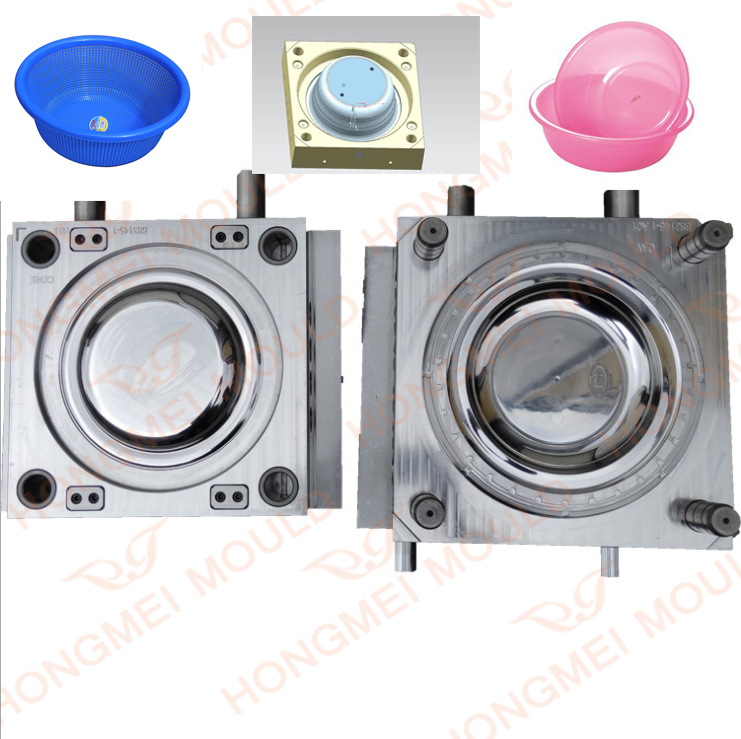

हमारा वॉशबेसिन नमूना शो

हमारे नमूना कक्ष में ग्राहकों के चयन और गुणवत्ता की जांच के लिए कई प्रकार के बेसिन और अन्य होज़होल्ड उत्पाद हैं।

बेशक, हम आपके विवरण के अनुसार आपके लिए नए उत्पाद तैयार और डिज़ाइन भी कर सकते हैं।

वॉशबेसिन डिजाइन

संपूर्ण डिज़ाइन प्रणाली के साथ, हांगमेई दूरदर्शी अनुसंधान और नए उत्पाद विकास के लिए जिम्मेदार है। उन्नत सीएडी/सीएई/सीएएम प्रौद्योगिकियों और यूजी, कैटिया, मोल्ड फ्लो, प्रो/ई सॉफ्टवेयर द्वारा, कंपनी उत्पाद डिजाइन अनुकूलन करती है ताकि उत्पाद विकास चक्र को छोटा किया जा सके और गुणवत्ता सुनिश्चित की जा सके।वॉशबेसिन सांचे.

सांचे बनाने की प्रक्रिया में एक महत्वपूर्ण कदम के रूप में द्वि-आयामी ग्राफ ड्राइंग में सांचे के विभिन्न हिस्सों के आकार, प्रदर्शन, तकनीकी आवश्यकताओं पर व्यापक नियम शामिल होते हैं, जो परीक्षण और प्रक्रिया विश्लेषण का आधार है।

3डी डिज़ाइन ज्वलंत और दृश्य छवियां प्रदान करता है जो द्वि-आयामी डिज़ाइन विफल हो जाता है। कंपनी के त्रि-आयामी चित्र पेशेवर तकनीकी कर्मचारियों द्वारा तैयार किए जाते हैं। उत्पादों का आभासी संचलन औरवॉशनबेसिन मोल्ड्सडिज़ाइन चरण के दौरान सांचों और उत्पादों के प्रदर्शन को दिखा सकता है ताकि प्रदर्शन को पहले से बेहतर बनाया जा सके और बेहतर सांचों और उत्पादों का उत्पादन किया जा सके; इसके अलावा, त्रि-आयामी चित्र उत्पादन चक्र को बहुत छोटा कर देते हैं और ग्राहकों के लिए अनगिनत आर्थिक लाभ पैदा करते हैं।

बेदखलदार तंत्र

इजेक्टर तंत्र में कास्टिंग इजेक्टर पिन, स्प्रू इजेक्टर पिन या पिन, इजेक्टर रिटर्न पिन, पिन रिटेनर प्लेट, पिन असेंबली प्लेट, इजेक्टर बॉक्स और इजेक्टर रॉड शामिल होते हैं।

इजेक्टर पिन ड्रिल रॉड से बने होते हैं, रिटेनिंग सिरे पर परेशान होते हैं और अधिमानतः सीधे होते हैं, जिन्हें मोड़ने की आवश्यकता नहीं होती है। उन्हें सख्त किया जाना चाहिए.

इस मेंवॉशबेसिन मोल्ड, प्रत्येक कास्टिंग के लिए इजेक्टर पिन का उपयोग किया जाता है।

एक स्प्रू इजेक्टर पिन का उपयोग किया जाता है। तीन इजेक्टर रिटर्न पिन का उपयोग किया जाता है।

वे इजेक्टर असेंबली को वापस उस स्थिति में धकेल देते हैं जैसा कि मोल्ड बंद होने पर दिखाया गया है।

पिनों को रिटेनर प्लेट में रखा जाता है जिसे असेंबली प्लेट पर स्क्रू किया जाता है। ये प्लेटें सपाट होनी चाहिए, लेकिन जरूरी नहीं कि जमी हुई या सख्त हों।

इजेक्टर असेंबली इजेक्टर बॉक्स में आगे और पीछे चलती है; यात्रा को विवरण 25 में दिखाया गया है।

जब प्रेस खुलती है तो इजेक्टर रॉड रुक जाती है और असेंबली को यात्रा की सीमा तक आगे बढ़ा देती है। यात्रा उस टुकड़े को मूल से दूर धकेलने के लिए पर्याप्त है।

जबWराखबासिन साँचाबंद हो जाता है, रिटर्न पिन रिटेनर प्लेट से यात्रा की मात्रा प्रक्षेपित कर रहे हैं।

वे रिटेनर प्लेट के चेहरे पर प्रहार करते हैं और असेंबली को वापस मोल्डिंग स्थिति में धकेल देते हैं।

इजेक्टर असेंबली पिन पर लटक सकती है, और प्लेटें बॉक्स के किनारों को साफ़ कर सकती हैं। इस सांचे में, इजेक्टर बॉक्स चौकोर होता है, और बॉक्स को बनाने के लिए चार स्पेसर का उपयोग किया जाता है।

स्क्रू का उपयोग स्पैसर को एडॉप्टर प्लेट पर रखने के लिए किया जाता है। यह संयोजन में सुविधा के लिए है.

यदि मोल्ड बहुत बड़ा नहीं है, तो एडॉप्टर प्लेट को शामिल करने के लिए इजेक्टर बॉक्स को गोल बनाया जा सकता है और एक ठोस ब्लॉक से बोर किया जा सकता है।

स्प्रू, रनर और गेट्स
सामग्री को स्प्रू के माध्यम से सांचे में डाला जाता है; स्प्रू झाड़ी में पतला छेद विवरण 16 के रूप में दिखाया गया है।

स्प्रू से, यह छह धावकों (विस्तार 17) और द्वारों से होकर बहती है, जो धावक के अंत में गुहा ब्लॉक में एक छोटे पायदान द्वारा दिखाया गया है।

स्प्रू झाड़ी मोल्ड स्टील से बनी होती है और कठोर होती है।

सिर के सिरे पर, मोल्डर द्वारा पसंदीदा विशेष प्रकार के नोजल को फिट करने के लिए एक छोटा सा गड्ढा बनाया जाता है।

हम क्या पेशकश कर सकते हैं?

• ईमेल, टेलीफोन कॉल या फैक्स पर समय पर प्रतिक्रिया

• समय पर कोटेशन और मोल्ड डिज़ाइन की आपूर्ति करें

• तकनीकी बिंदुओं पर समय पर संवाद

•मोल्ड मशीनिंग की प्रगति और मोल्ड फिनिशिंग शेड्यूल के लिए तस्वीरें समय पर भेजना

• समय पर मोल्ड परीक्षण और नमूना वितरण

•समय पर मोल्ड परीक्षण और नमूना वितरण

• समय पर मोल्ड डिलीवरी
