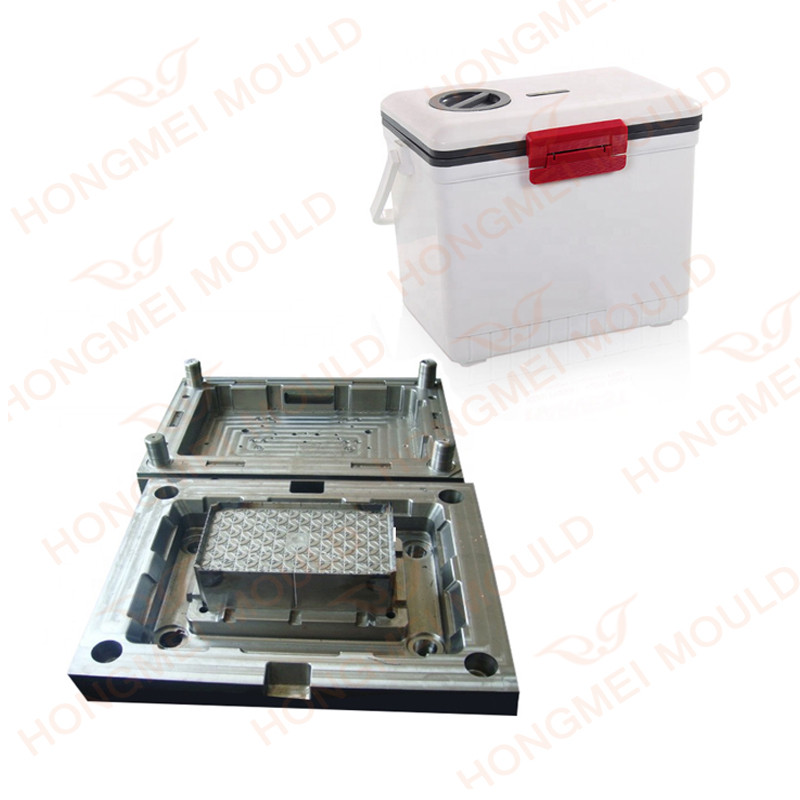

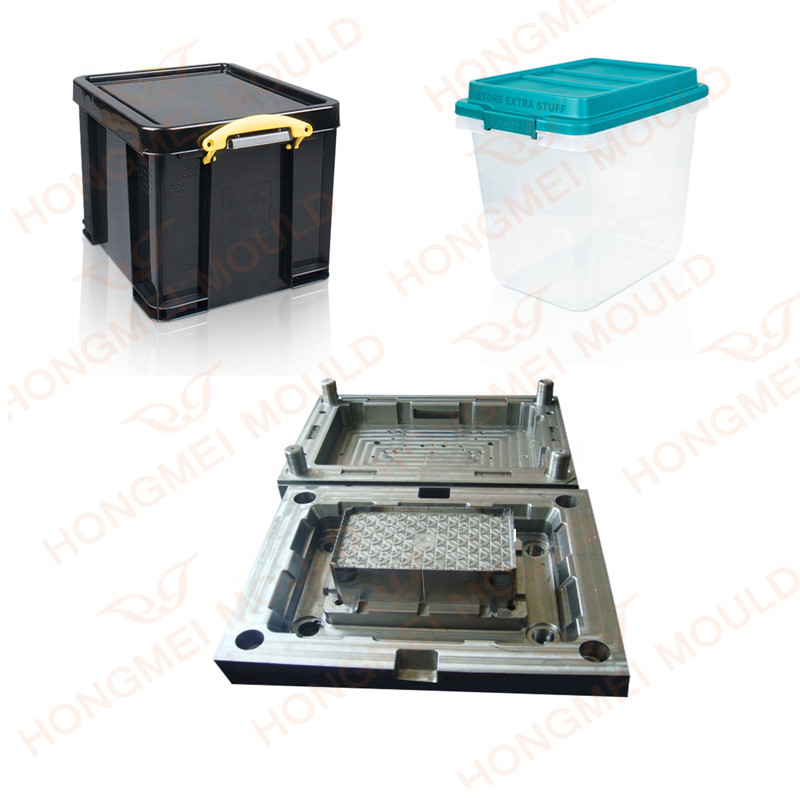

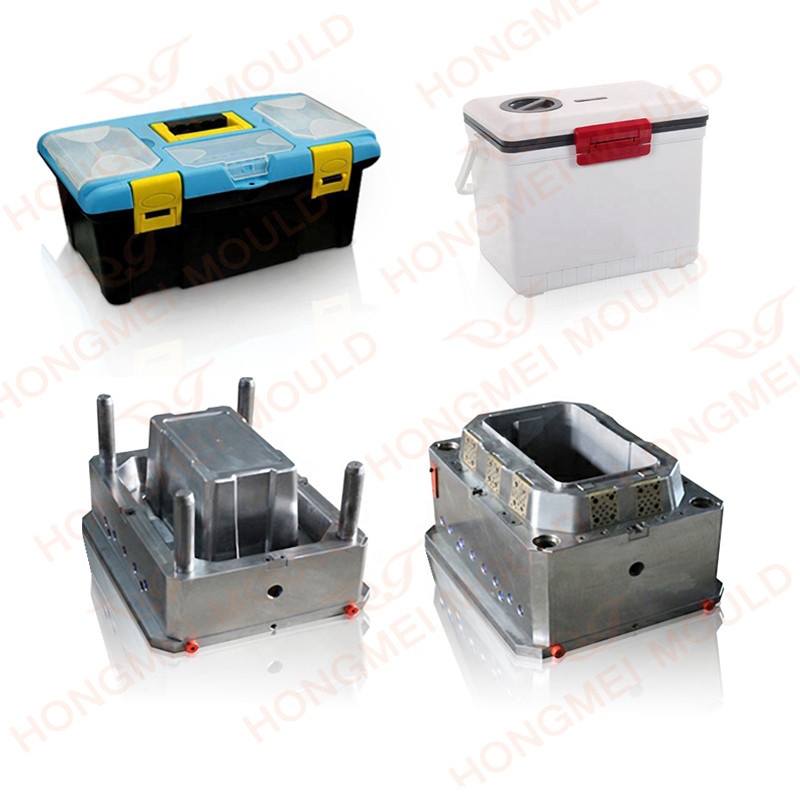

प्लास्टिक टूल बॉक्स मोल्ड

पेशेवर निर्माण के रूप में, हम आपको उच्च गुणवत्ता वाले प्लास्टिक टूल बॉक्स मोल्ड प्रदान करना चाहेंगे। और हम आपको सर्वोत्तम बिक्री उपरांत सेवा और समय पर डिलीवरी प्रदान करेंगे।

प्लास्टिक टूल बॉक्स मोल्ड

मोल्ड सामग्री: P20 28-32HRC

मोल्ड बेस:45#

मोल्ड रनर:कोल्ड रनर

इजेक्टर प्रणाली: स्ट्रिपर प्लेट

सिकुड़न: 1.5%

शीतलन प्रणाली: ठंडा पानी परिचालित करना

चक्र समय:52s

इंजेक्शन मशीन: 800 टन

ड्रॉप प्रकार: स्वचालित रूप से

डिलीवरी का समय: 45 दिन

पैकेज: लकड़ी का केस

बॉक्स डिज़ाइन ध्यान दें

1. मोटाई सम है, पर्याप्त ड्राफ्ट एंजेल।

2. चिकना करें और नुकीले कोनों से बचें।

3.मोल्ड गेट: रनर जितना बड़ा और छोटा, गेट स्थान का चयन सिकुड़न संक्षेपण की प्रक्रिया के अनुसार करना चाहिए, कभी-कभी ठंडी सामग्री को अच्छी तरह से जोड़ना आवश्यक है।

4.प्लास्टिक टूल बॉक्सढालनासतह साफ़ सुथरी, खुरदरापन 0.8 से कम।

5.हवा और गैस छोड़ने के लिए पर्याप्त वेंट छेद और नाली।

6. पीईटी सामग्री को छोड़कर, मोटाई 1 मिमी से कम नहीं होनी चाहिए।

साँचे का परीक्षण

निम्नलिखित प्रकार के द्वार हैं

(1) सीधा द्वार
सीधे गेट को सेंटर गेट भी कहा जाता है। इस गेट में कम प्रवाह प्रतिरोध और तेज़ फीडिंग गति है। इसका उपयोग आमतौर पर बड़े और गहरे प्लास्टिक भागों को बनाने के लिए एकल-गुहा सांचों में किया जाता है। यह सभी प्रकार के प्लास्टिक के लिए उपयुक्त है, विशेष रूप से उच्च चिपचिपाहट और खराब तरलता वाले, जैसे पीसी, पीएसएफ, आदि के लिए।
सीधे गेट वाले उथले और सपाट प्लास्टिक भागों का निर्माण करते समय, झुकना और मुड़ना होगा। साथ ही, गेटों को हटाना असुविधाजनक है, और गेट के निशान स्पष्ट हैं। कभी-कभी गेट पर गर्मी की सघनता के कारण कैविटी देर से सील होती है और आंतरिक तनाव बड़ा होता है। दरारें का स्रोत बनें, इसलिए डिज़ाइन करते समय गेट जितना संभव हो उतना छोटा होना चाहिए। पतली दीवार वाले प्लास्टिक के हिस्से बनाते समय, गेट की जड़ का व्यास प्लास्टिक के हिस्से की दीवार की मोटाई का अधिकतम 2 गुना होता है।

(2) साइड गेट
साइड गेट को एज गेट भी कहा जाता है। इसका अनुप्रस्थ काट आयताकार है। यह आम तौर पर अलग होने वाली सतह पर खोला जाता है और प्लास्टिक वाले हिस्से की तरफ से डाला जाता है। आवश्यकता के अनुसार गेट की स्थिति का यथोचित चयन किया जा सकता है। यह अनेक गुहाओं वाले एक साँचे के लिए विशेष रूप से उपयुक्त है। जैसा कि चित्र 10-12 में दिखाया गया है, आम तौर पर चौड़ाई बी = 1.5 मिमी ~ 5 मिमी, मोटाई एच = 0.5 मिमी ~ 2 मिमी (प्लास्टिक भाग की दीवार की मोटाई 1/3 ~ 2/3 भी ले सकते हैं), और लंबाई L=0.7 मिमी～ 2 मिमी.

(3) प्वाइंट गेट
पॉइंट गेट, जिसे पिन पॉइंट गेट के रूप में भी जाना जाता है, एक छोटे आकार का गेट है, जैसा चित्र 10-14 में दिखाया गया है। प्लास्टिक का पिघलना उच्च कतरनी दर के साथ इसके माध्यम से गुजरता है। इसका व्यापक रूप से विभिन्न शेल-आकार के प्लास्टिक भागों में उपयोग किया जाता है। जब सांचा खोला जाता है तो गेट अपने आप टूट सकता है।
गेट और प्लास्टिक वाले हिस्से के बीच के जंक्शन को एक छोटे बॉस के रूप में डिज़ाइन किया जा सकता है ताकि पॉइंट गेट टूटने पर प्लास्टिक वाले हिस्से को होने वाले नुकसान से बचाया जा सके।
पॉइंट गेट में एक छोटा क्रॉस-सेक्शनल क्षेत्र और तेज़ संक्षेपण होता है, जो फीडिंग के लिए अनुकूल नहीं है। यह मोटे प्लास्टिक भागों के लिए उपयुक्त नहीं है।

(4) गुप्त द्वार
इसे शियर गेट के रूप में भी जाना जाता है, इसे पॉइंट गेट से विकसित किया गया है, पॉइंट गेट का उपयोग तीन-प्लेट मोल्ड के लिए किया जाता है, और अव्यक्त गेट का उपयोग दो-प्लेट मोल्ड के लिए किया जाता है, इस प्रकार मोल्ड संरचना को सरल बनाया जाता है। अव्यक्त गेट को प्लास्टिक के हिस्से के अंदर या बाहर छिपे हिस्से में स्थापित किया जाता है, जो प्लास्टिक के हिस्से की उपस्थिति को प्रभावित नहीं करता है। प्लास्टिक के हिस्से को बाहर धकेलने पर गेट कट जाता है, लेकिन एक मजबूत जोर की आवश्यकता होती है, जो मजबूत प्लास्टिक के लिए उपयुक्त नहीं है।

प्लास्टिक टूल बॉक्स मोल्डहम हॉट रनर, सिंगल कैविटी वाला बड़ा गेट चुनते हैं।

संकुल वितरण

चरण 1: जंग से बचने के लिए सांचे को परिरक्षक फिल्म से लपेटें।

चरण 2: डालनाप्लास्टिक टूल बॉक्स मोल्डऔर सामान लकड़ी के केस में।

चरण 3: ढक्कन को ढकें और डिलीवरी के लिए निशान चिपका दें।

होंगमेई मोल्ड लाभ

* समय: सांचे बनाने का समय आपके सांचे के आकार और जटिल या नहीं के अनुसार है। लेकिन हम कभी भी मोल्ड की डिलीवरी देरी से नहीं करते जब तक कि ग्राहक न बदल जाए। और हमारे पास घर में सीएनसी मशीन और उत्कीर्णन मशीन है।

* सेवा: डिज़ाइनर: 5 लोग

कार्यकर्ता:20 लोग

मोल्ड परीक्षण करने वाले लोग: 2 लोग

बिक्री:7 लोग

गुणवत्ता जांच: 1 व्यक्ति

इसलिए चाहे किसी भी हिस्से में समस्या हो, हम उसे समय पर हल कर सकते हैं।
